Flerdaletu — Barro, torno e forno: como funciona um atelier de cerâmica

Índice

Conteúdos deste guia

01Torno ou modelação manual
02Faiança, grés, porcelana e chamota
03A secagem
04Chacota e cozedura de vidrado
05Preparar e aplicar vidrados
06O forno e as curvas de cozedura
07Um dia num atelier aberto
08A primeira aula
09Pequeno glossário

01

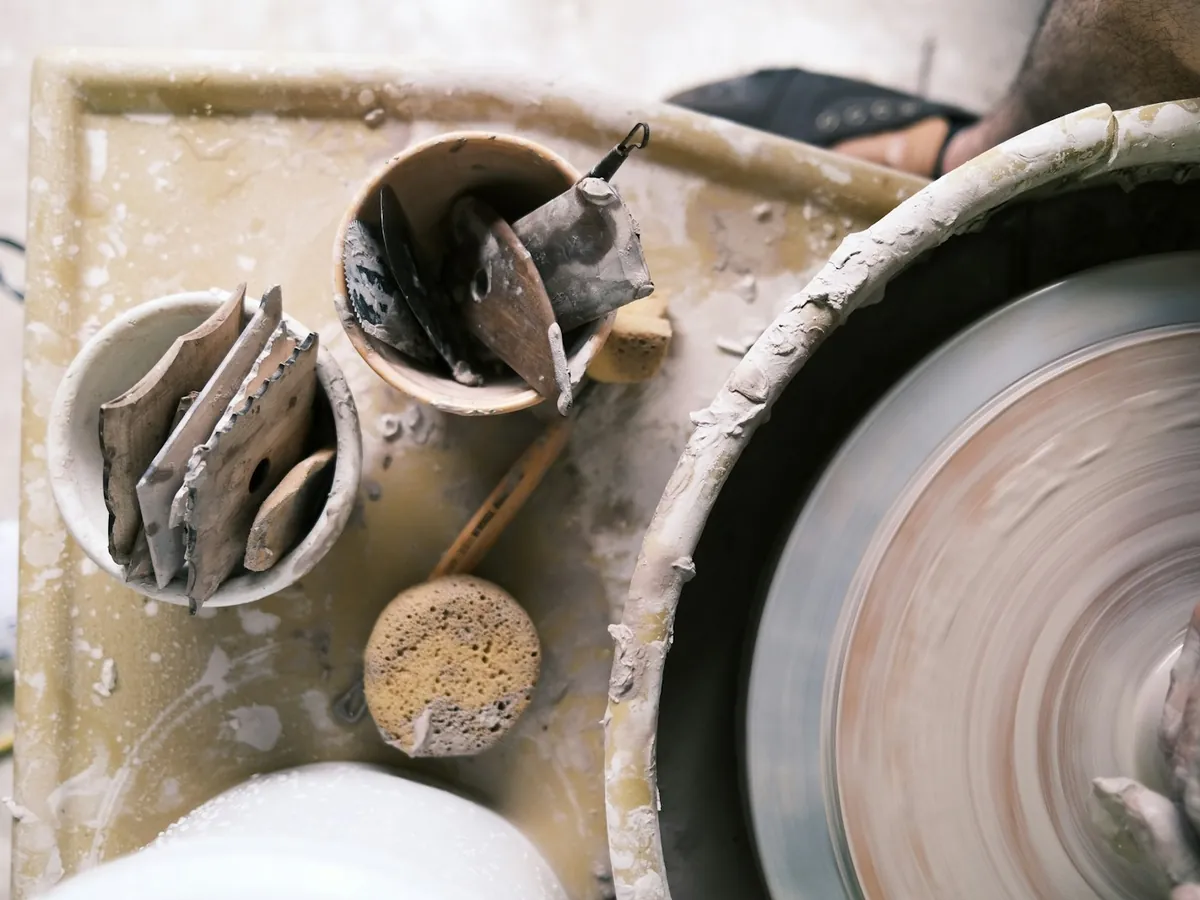

Torno ou modelação manual: duas maneiras de pensar uma peça

No torno, a forma nasce da rotação. O barro é centrado no meio da roda, aberto com os polegares e depois levantado em paredes cada vez mais finas, sempre com água a lubrificar as mãos. Tudo o que sai do torno é, à partida, simétrico em torno de um eixo: taças, copos, jarras, pratos. A dificuldade está menos na força e mais no controlo — uma peça mal centrada oscila, as paredes ficam desiguais e acabam por ceder.

Na modelação manual não há rotação a ajudar nem a atrapalhar. O ritmo é mais lento e a forma pode ser qualquer uma, incluindo assimétrica ou escultórica. Por isso muitos ateliers começam por aqui com quem nunca tocou em barro: permite perceber como a pasta reage à pressão, à água e ao tempo, sem a pressão de centrar.

As três técnicas manuais mais comuns

Beliscão (pinch pot): uma bola de barro aberta com o polegar e afinada à volta com os dedos. Ideal para pequenas taças e para ganhar sensibilidade.
Rolos: cordões de barro sobrepostos e unidos, que depois se alisam. Permite peças altas e formas irregulares.
Lastras: placas estendidas com rolo ou laminadora, cortadas e montadas como se fossem cartão. Boa para caixas, travessas e peças de linhas retas.

Depois do torno: tornear

Uma peça feita no torno raramente sai acabada. Quando atinge a consistência de couro, volta à roda de pernas para o ar para ser torneada: retira-se o excesso de barro da base e desenha-se o pé. É nesta fase que o peso da peça se corrige e que ela ganha o seu acabamento final.

02

Faiança, grés, porcelana e chamota: o que muda na pasta

"Cerâmica" é a palavra geral para qualquer objeto de barro endurecido pelo fogo. Dentro dela, as pastas distinguem-se sobretudo pela composição e pela temperatura a que vitrificam — ou seja, a que ponto o barro deixa de ser poroso e se torna denso e impermeável. Em Portugal, a faiança e o barro vermelho têm uma longa tradição, mas nos ateliers contemporâneos o grés é hoje uma das pastas mais usadas para loiça de uso diário.

Temperaturas indicativas; cada fabricante indica o intervalo exato da sua pasta.
Pasta	Cozedura final	Depois de cozida	Uso habitual
Faiança / barro vermelho	cerca de 1000–1150 °C	porosa; precisa de vidrado para reter líquidos	loiça decorativa, vasos, azulejo
Grés	cerca de 1200–1300 °C	densa, resistente, pouco porosa	loiça de uso diário, peças de torno
Porcelana	cerca de 1230–1400 °C	muito densa, branca, translúcida em espessura fina	loiça fina, peças de parede delgada

E a chamota?

A chamota não é um tipo de barro à parte: é barro já cozido e moído, que se mistura na pasta crua. Os grãos dão estrutura, reduzem a retração e ajudam a água a sair durante a secagem, o que diminui o risco de rachas. Uma pasta com chamota sente-se áspera nas mãos, mas é mais tolerante com peças grandes, paredes grossas e modelação manual. No torno, uma chamota fina é aceitável; uma chamota grossa pode arranhar as mãos e torna difícil conseguir paredes finas.

A porcelana, pelo contrário, é lisa e pouco plástica. Tem memória: pequenos defeitos de modelação que pareciam corrigidos voltam a aparecer no forno. Costuma ser uma pasta para quem já domina o torno.

03

A secagem, a fase que menos se vê e mais peças estraga

O barro modelado contém muita água. À medida que ela evapora, a peça encolhe; se uma parte seca mais depressa do que outra, as tensões aparecem sob a forma de rachas ou deformações. Asas, bordos finos e bases grossas são os pontos mais sensíveis: secam a ritmos diferentes do resto da peça.

Os ceramistas descrevem a secagem por estados. Na consistência de couro, a peça já aguenta o próprio peso mas ainda se pode cortar, tornear e colar asas. Seca ao osso, está clara, leve e quebradiça — só pode ir ao forno. Entre um estado e outro podem passar dias, conforme a pasta, a espessura e a humidade do ar.

Secar devagar. Cobrir as peças com plástico leve nos primeiros dias, sobretudo no verão ou perto de uma janela.
Proteger os pontos finos. Envolver bordos e asas com um pouco mais de plástico para acompanharem o ritmo do corpo da peça.
Virar quando possível. Pratos e taças largas secam melhor se forem virados ao atingir o couro, para a base não ficar atrasada.
Confirmar antes do forno. Uma peça fria ao toque na face ainda tem humidade; encostada à cara, deve estar à temperatura do ambiente.
Contar com a retração. Entre o barro húmido e a cozedura final, uma peça pode perder mais de dez por cento do tamanho, conforme a pasta.

04

Chacota e cozedura de vidrado: porque se coze duas vezes

Na maioria dos ateliers, cada peça vai ao forno duas vezes. A primeira cozedura, a chacota, faz-se normalmente entre 900 e 1000 °C. Transforma o barro seco num material cerâmico que já não se desfaz em água, mas que continua poroso. Essa porosidade é útil: quando a peça é mergulhada no vidrado, absorve a água e fica com uma camada uniforme de pó à superfície.

A segunda, a cozedura de vidrado, sobe até à temperatura de maturação da pasta e do vidrado — mais baixa para faiança, mais alta para grés e porcelana. É aqui que o vidrado funde, forma uma camada vítrea e, no caso do grés e da porcelana, a própria pasta vitrifica.

Há quem faça monococção, vidrando a peça ainda crua e cozendo-a uma única vez. Poupa energia, mas exige mais cuidado: a peça crua é frágil de manusear e reage mal a vidrados com muita água.

05

Preparar e aplicar vidrados

Um vidrado é, no essencial, vidro que funde sobre a peça. A receita equilibra três grupos de matérias: a sílica, que forma o vidro; os fundentes, que baixam o ponto de fusão; e a alumina, que dá corpo e impede que o vidrado escorra. Óxidos e corantes acrescentam cor. Muitos ateliers compram vidrados já preparados; outros pesam as matérias-primas e misturam-nas com água a partir de receitas próprias.

Preparação

Pesar com rigor e usar máscara adequada ao manusear pós secos: a sílica em pó não deve ser inalada.
Juntar água e peneirar a mistura para desfazer grumos e obter uma suspensão homogénea.
Acertar a densidade. Um vidrado demasiado espesso escorre e empola; demasiado diluído fica sem cor. Muitos ceramistas medem a densidade para repetir resultados.
Mexer sempre antes de usar. Os pós assentam no fundo do balde em poucas horas.

Aplicação

Imersão: a peça mergulha no balde durante alguns segundos. É o método mais regular e o mais rápido.
Vazamento: o vidrado é deitado para dentro da peça e despejado de seguida, para vidrar o interior.
Pincel: útil para vidrados próprios para pincel e para zonas pequenas; exige várias demãos.
Pulverização: dá camadas finas e degradés, mas precisa de cabine com exaustão.

Antes de ir ao forno, a base e os primeiros milímetros da parede limpam-se com uma esponja húmida. Vidrado no pé funde, cola a peça à placa do forno e pode estragar ambas.

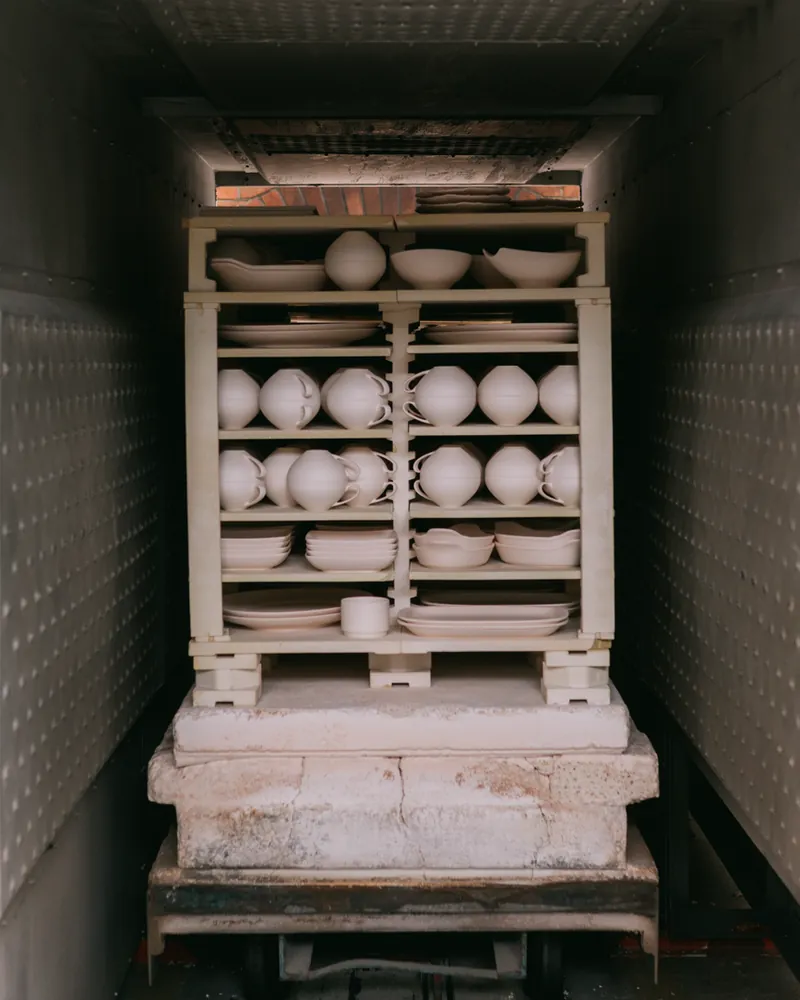

Interior de um forno cerâmico carregado com prateleiras de peças por vidrar: canecas, taças e pratos brancos empilhados sobre placas refratárias — Peças em chacota arrumadas em placas refratárias antes da cozedura.

06

O forno por dentro: carga, curvas e arrefecimento

A maioria dos ateliers usa fornos elétricos: uma câmara revestida de tijolo refratário leve, com resistências nas paredes e um controlador programável. Os fornos a gás ou a lenha permitem controlar a atmosfera — por exemplo, a redução, que altera a cor de certos óxidos — mas são menos comuns em espaços partilhados.

Carregar o forno é quase um trabalho de arrumação. As peças em chacota podem tocar-se e até empilhar-se; as peças vidradas nunca se tocam, e as placas levam uma camada protetora para que eventuais escorridos não fiquem colados.

Uma curva de cozedura, em traços gerais

Subida lenta até cerca de 200 °C, para expulsar a humidade restante sem que o vapor faça estalar as peças.
Passagem cuidadosa pelos 573 °C, onde o quartzo da pasta muda de estrutura e o volume varia bruscamente.
Subida mais rápida até à temperatura final, com um patamar curto no topo para o calor se distribuir por igual.
Arrefecimento com o forno fechado. Abrir cedo demais provoca choque térmico e fissuras no vidrado ou na peça.

Os valores concretos dependem do forno, da pasta e do vidrado. Os cones pirométricos colocados junto às peças mostram o calor efetivamente recebido, que nem sempre coincide com a leitura do controlador.

07

Um dia num atelier aberto

Um atelier aberto é um espaço onde quem já tem alguma prática pode trabalhar por conta própria, usando tornos, bancadas, vidrados e forno partilhados. Não há aula formal, mas há regras, e é delas que depende o bom funcionamento do espaço.

O dia costuma começar pela verificação das prateleiras de secagem: que peças atingiram o couro e podem ser torneadas, quais precisam de continuar tapadas. Depois vem o trabalho propriamente dito — no torno ou na bancada — e, ao longo da semana, o momento de vidrar as peças que saíram da chacota.

O forno é o recurso mais disputado. As cozeduras planeiam-se com antecedência, porque só se justifica ligar o forno com uma carga completa, e cada ciclo de aquecimento e arrefecimento ocupa facilmente um dia e meio.

Regras que se repetem de atelier para atelier

Identificar cada peça com o nome ou uma marca por baixo da base.
Limpar com esponja húmida em vez de varrer: o pó de barro seco é o principal risco para a respiração.
Não deitar barro nem vidrado no esgoto; a água das bacias assenta e o sedimento recolhe-se à parte.
Recuperar o barro usado, que depois de reidratado e amassado volta a servir.
Respeitar as prateleiras e o calendário do forno.

08

A primeira aula: o que esperar

Quem entra pela primeira vez num atelier costuma imaginar que vai sair com uma jarra acabada. Na prática, a primeira aula serve para outra coisa: conhecer o barro, perceber o que é centrar e aceitar que muitas peças voltam ao balde de recuperação. É normal. Quase ninguém centra à primeira, e isso não diz nada sobre o que se vai conseguir fazer semanas depois.

Também convém saber que a peça não vai para casa nesse dia. Entre a secagem, a chacota, o vidrado e a segunda cozedura, o mais comum é esperar algumas semanas.

O que costuma acontecer

Amassar o barro para retirar bolhas de ar e uniformizar a humidade.
Experimentar uma técnica manual ou dar os primeiros passos no torno, conforme o formato da aula.
Tentar centrar, abrir e levantar uma primeira parede, com várias tentativas.
Escolher uma ou duas peças para secar e seguir para o forno.
Limpar o posto de trabalho, uma parte da aula tão importante como as outras.

O que levar e como ir

Roupa que possa sujar e sapatos fechados.
Unhas curtas, que marcam menos o barro no torno.
Cabelo apanhado e sem anéis ou pulseiras.
Uma toalha pequena, se o atelier não fornecer.
Paciência com o resultado: a primeira taça torta é uma etapa, não um falhanço.

09

Pequeno glossário do atelier

Barbotina: Barro diluído em água, usado como "cola" para unir partes, como asas ou rolos.
Centrar: Pôr a massa de barro perfeitamente no eixo da roda antes de a abrir.
Chacota: Primeira cozedura, e também o nome da peça depois dela.
Chamota: Barro cozido e moído que se junta à pasta para lhe dar estrutura.
Cone pirométrico: Pequena peça que dobra a uma temperatura conhecida e mostra o calor real recebido.
Couro: Estado de secagem em que a peça está firme, mas ainda pode ser cortada e torneada.
Tornear: Retirar barro de uma peça em couro, no torno, para definir o pé e acertar o peso.
Vidrado: Camada vítrea que funde sobre a peça na segunda cozedura.

Contacto

Escrever ao Flerdaletu

Correções, dúvidas sobre os textos ou sugestões de temas relacionados com cerâmica são bem-vindas por email: [email protected].

Barro, torno e forno:o que acontecenum atelier de cerâmica
